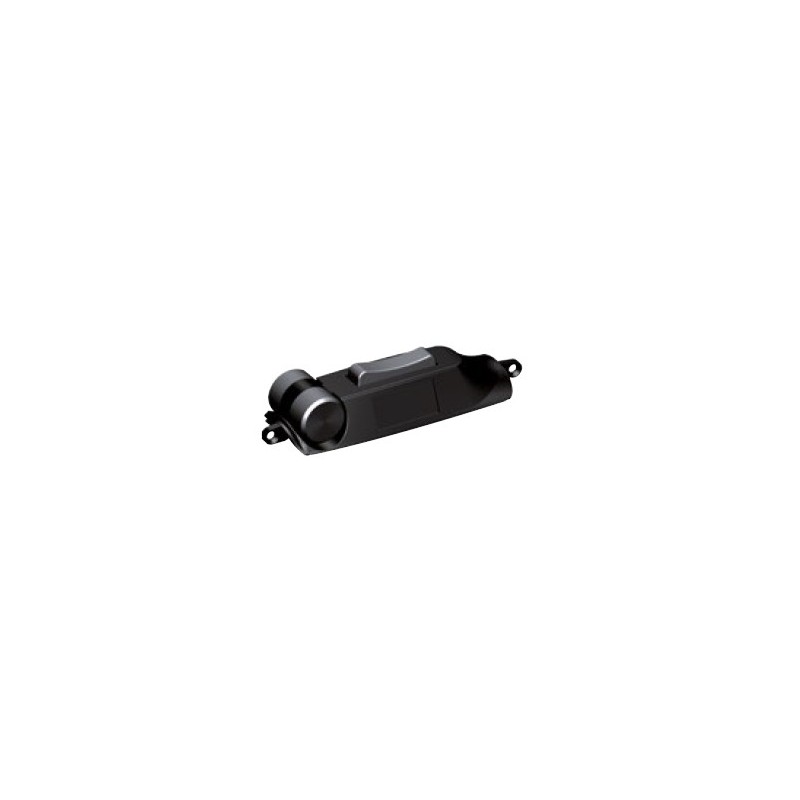

Módulo de control BIS-59 ABITIG GRIP

Presión simple / Potenciómetro 10 KΩ (compatible con Migatronic®, 3 hilos)

Lista de módulos

• Arte Binzel. N.º: 180.0130.1 - Mango ABITIG® GRIP, sin módulo de control
• Arte Binzel. N.º: 400.1275.1 - Módulo de control de presión simple BIS-51
• Arte Binzel. N.º: 400.1281.1 - Módulo de control de presión simple con potenciómetro 10 kΩ (3 hilos) BIS-59
• Arte Binzel. N.º: 400.1276.1 - Módulo de control de doble presión BIS-52
• Arte Binzel. N.º: 400.1280.1 - Módulo de control de doble presión para alta corriente de entrada (hasta 2 A) BIS-60
• Arte Binzel. N.º: 400.1327.1 - Módulo de control de doble presión con potenciómetro 1 kΩ BIS-64
• Arte Binzel. N.º: 400.1328.1 - Módulo de control de doble presión con potenciómetro 2,2 kΩ BIS-74
• Arte Binzel. N.º: 400.1329.1 - Módulo de control de doble presión con potenciómetro 4,7 kΩ BIS-84
• Arte Binzel. N.º: 400.1278.1 - Módulo de control de doble presión con potenciómetro 10 kΩ BIS-54
• Arte Binzel. N.º: 400.1330.1 - Módulo de control de doble presión con potenciómetro 47 kΩ BIS-94
• Arte Binzel. N.º: 400.1282.1 - Módulo de control de doble presión con balancín BIS-67
• Arte Binzel. N.º: 400.1279.1 - Módulo de control ARRIBA/ABAJO (dependiente del dispositivo) BIS-65
• Arte Binzel. N.º: 400.1367.1 - Módulo de control SUBIR/BAJAR (compatible con Stel® / CEA®) BIS-85
• Arte Binzel. N.º: 400.1277.1 - Módulo de control ARRIBA/ABAJO (compatible con Lorch®) BIS-95
• Arte Binzel. N.º: 400.1368.1 - Módulo de control SUBIR/BAJAR (compatible con CEA®) BIS-98
• Arte Binzel. N.º: 400.1378.1 - Módulo de control de presión simple con cúpula de goma BIS-R1

.

Abreviaturas para la función de conmutación:

• Botón pulsador único ED
• Pulsador doble DD
• UD ARRIBA/ABAJO (dos balancines)
• Pulsador simple EDP 1 con potenciómetro de 10 kΩ, otros valores bajo pedido (p. ej. 1,0 kΩ, 2,2 kΩ, 4,7 kΩ, 47 kΩ)
• Pulsador doble DDP 1 con potenciómetro de 10 kΩ, otros valores bajo pedido (p. ej. 1,0 kΩ, 2,2 kΩ, 4,7 kΩ, 47 kΩ)
• Al utilizar un control de potenciómetro en el mango, es absolutamente necesario un filtro de RF si el cable del potenciómetro se pasa a través del conector de control remoto y se activa con pulsos de alto voltaje.
• Si falta un filtro de RF, los pulsos de RF pueden provocar daños en la electrónica de control.

Solicite el filtro de línea de control RF DGF 3 con el número de pedido. 184.0162.

identificador requerido para los módulos
