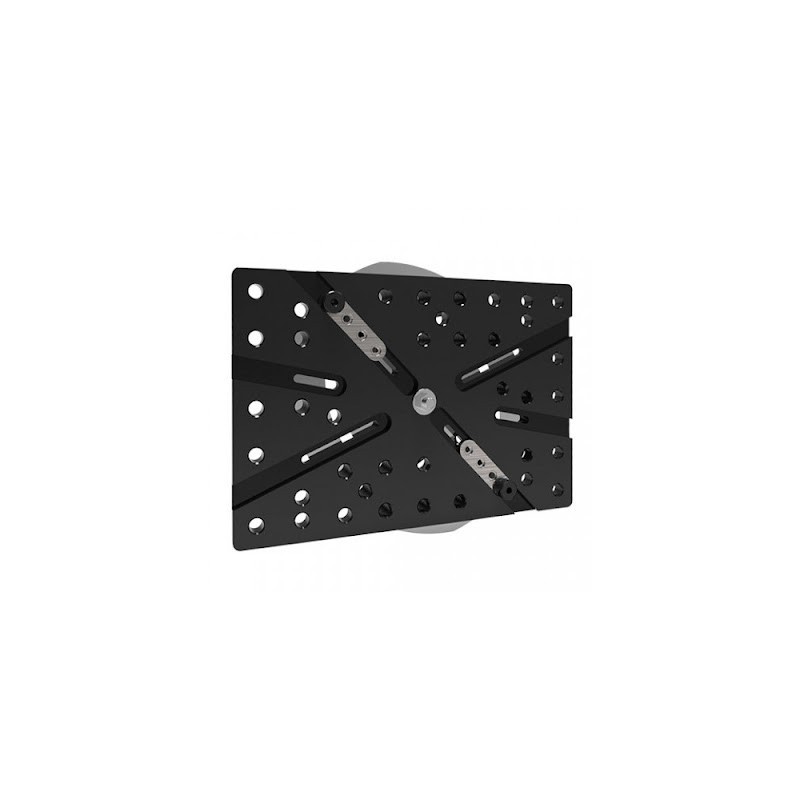

PLACA DE SUJECIÓN DE BRIDA UNIVERSAL BUILDPRO® - T60430 (PU 1 ud.)

• Reduzca el tiempo de preparación y aumente la calidad de la soldadura para una mayor repetibilidad.
• Sujeta, coloca con precisión y sujeta abrazaderas estándar.
• Los bloques guía en la placa de sujeción se agrandan o encogen simétricamente para posicionar con precisión la brida para una mejor calidad de soldadura.
• La placa de sujeción proporciona espacio para soldar y permite una fácil extracción del producto terminado.

El dispositivo es robusto y rígido para soportar las cargas acumuladas generadas durante la soldadura y mantiene la brida y la tubería unidas durante el enfriamiento para evitar deformaciones, expansiones y contracciones. Las bridas y las tuberías se cargan, posicionan y descargan con precisión para lograr soldaduras de alta calidad, máxima productividad y repetibilidad.

Se adapta a bridas estándar que cumplen estas especificaciones:

Diámetro del círculo de pernos: 76,2 mm - 465 mm - Número de orificios para tornillos: 4, 8, 12, 16

Normas: Bridas estándar ASME/ANSI/DIN en posición para conjunto brida + tubería

Volumen de suministro:

• 1 pieza. Brida universal y placa de abrazadera de tubería con
• 8 pasadores de fijación: 2 de cada tamaño - 26 mm, 22 mm, 18 mm, 14 mm;
• 2 piezas. N.º de pieza: PT09KF, alicates de inserción.
